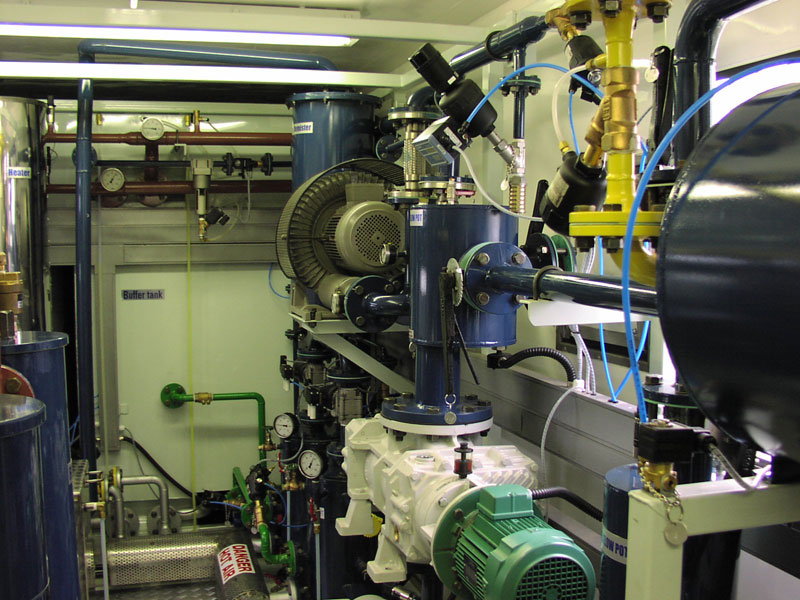

 ООО «ТРИДЭКС» располагает уникальным оборудованием для очистки изоляции трансформатора без отключения от сети - мобильная установка «MRP-4+4-609D 4500» «Флюидекс» (производство фирмы GE Energy).

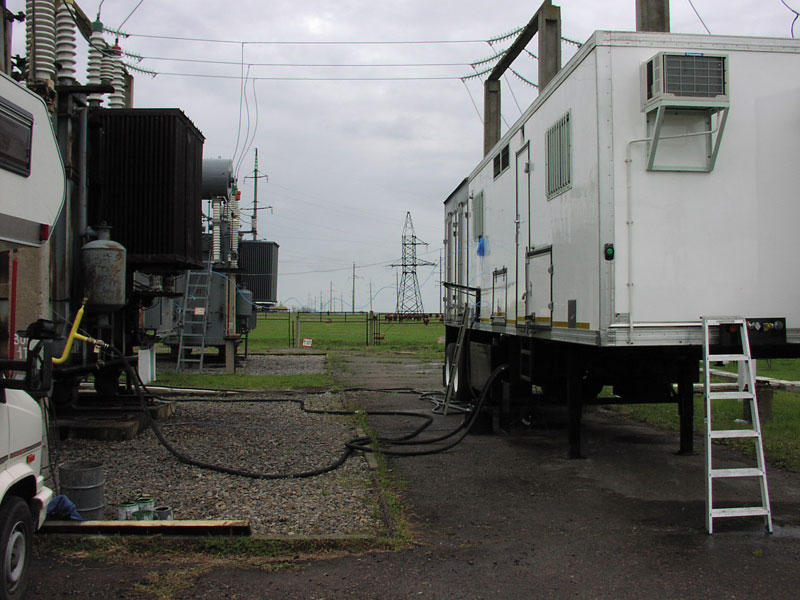

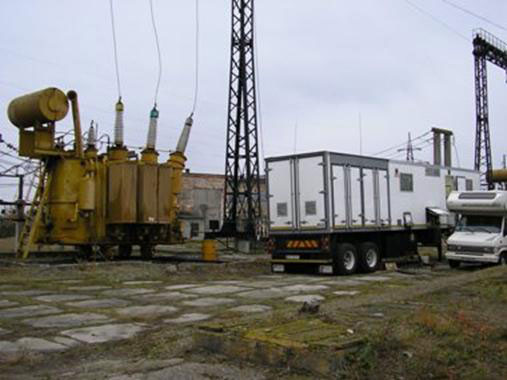

Установка подключается к баку трансформатора, производится циркуляция масла с непрерывной его регенерацией. Циркуляцией чистого масла обеспечивается очистка целлюлозной изоляции трансформатора. Работы могут производиться без отключения трансформатора от потребителя.

   очистка             очистка              очистка

Это наиболее эффективный метод продления срока службы целлюлозной изоляции трансформатора, а значит и самого трансформатора.

Установка «Флюидекс» также эффективна при регенерации масла в условиях маслохозяйства.

Для работы установки необходим только источник питания 400/3/150А.

При регенерации масла отсутствует необходимость утилизации отработанного адсорбента. Свойства адсорбента восстанавливаются по уникальной технологии фирмы GE Energy внутри установки. Данный метод обработки является экологически чистым.

Длительность работы трансформатора в основном определяется состоянием магнитопровода и целлюлозной изоляции, дефекты которых приводят к сокращению срока жизни трансформатора. Если срок жизни магнитопровода практически неограничен, то старение целлюлозной изоляции происходит непрерывно и со значительно большей скоростью. Поэтому именно состояние целлюлозной изоляции можно считать основным фактором, влияющим на срок жизни трансформатора. Таким образом, основной задачей продления срока службы трансформатора является задача очистки целлюлозной изоляции.

В настоящее время имеющиеся способы очистки целлюлозной изоляции не достаточно эффективны или требуют значительных затрат. Ниже в таблице приведено сравнение методов очистки изоляции с указанием преимуществ использования установки «Флюидекс» по отношению к применяемому в настоящее время методу регенерации масла с применением силикагеля или различных адсорбентов (полыгарскит, зикеевская земля и т.д.)


Технология «Флюидекс»

Традиционные технологии

За счет непрерывной регенерации масла и циркуляции регенерированного чистого масла в трансформаторе происходит промывка изоляции.

Очищается только один компонент главной изоляции - масло

Увеличивается ресурс целлюлозной изоляции за счет «вымывания» из нее продуктов старения приводящих к необратимой деструкции целлюлозы а значит и ресурс трансформатора.

Эта задача не решается

Производится сушка и дегазация масла и частичная осушка целлюлозной изоляции путем циркуляции в трансформаторе сухого масла, которое получается на выходе масла из установки

Не производится.

Улучшаются изоляционные характеристики целлюлозной изоляции из-за подсушки ее циркулирующим сухим маслом и промывки ее поверхности.

Эта задача не решается.

Отсутствует необходимость слива масла из бака трансформатора.

Необходимость слива масла из трансформатора

Отсутствуют расходы и операции по организации временного маслохозяйства. Расход масла не превышает 1%

Необходимость организации временного маслохозяйства, что связано с транспортными расходами потерями масла при его сборке - разборке, дополнительными затратами для обработки емкостей, часть масла - от 10 до 25% остается в адсорбенте, что является дополнительным расходом

Одновременно идут процессы восстановления масла и очистки изоляции

Заливка регенерированного масла в трансформатор без очистки целлюлозной изоляции неэффективна Параметры масла быстро ухудшаются

Очистка целлюлозной изоляции является отдельным ремонтным процессом.

Применена эффективная фильтрация мелких механических примесей

Применена эффективная фильтрация мелких механических примесей. Зачастую в регенерированном масле имеется значительное количество мелких (менее 5 мкм) механических примесей которые являются полярными продуктами, сконцентрировавшими в себе кислые продукты старения масла. Использование масла с такими механическими примесями может даже ускорить процесс деструкции изоляции

Экологически безопасная регенерация адсорбента внутри установки

Необходимо утилизировать адсорбент, который является экологически опасным продуктом.

Работа трансформатора не прекращается

Трансформатор отключен, необходимы дополнительные диспетчерские меры, снижается надежность функционирования системы

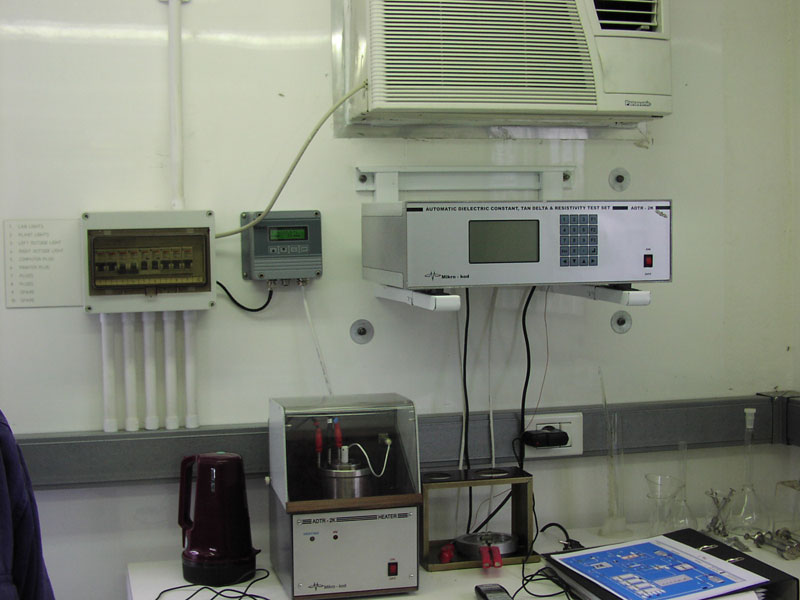

Автоматизированное управление установкой, возможность технологического контроля состояния масла обеспечивает высокую эффективность и надежность работы по очистке изоляционной системы.

В процессе регенерации трансформаторное масло можно полностью восстановить до состояния нового. Время использования изоляционного масла можно продлитьна неограниченный срок. Разница между регенерацией масла и очисткой масла заключается в том, что очистка не может удалять такие вещества как кислоты, альдегиды, кетоны и т.д., растворенные в масле. Таким образом, очистка не может менять цвет масла от янтарного до желтого цвета. В то время, как регенерация масла включает в себя также очистку, фильтрацию и обезвоживание.

Финансово-экономическая нестабильность и постоянное удорожание трансфор-маторного масла, делает наиболее актуальным данную услугу.

Применение установки «MRP-4+4-609 D4500» на трансформаторах, у которых требовалось проведения капитального ремонта из-за резкого снижения изоляционных параметров (снижением сопротивления изоляции, ростом диэлектрических потерь) снимает эту необходимость на ближайшие два, три года.

На трансформаторах, у которых целлюлозная изоляция за 25 и более лет эксплуатации привела к необратимым процессам (деструкции) и основную функцию по обеспечению диэлектрической прочности изоляции выполняет трансформаторное масло, применение нашей установки даёт возможность оставить их в работе под наблюдением и обеспечивает необходимое время для подготовки замены таких трансформаторов.

По итогам работы установки гарантируется достижение следующих параметров масла:

  • кислотное число – не более 0,02 мг КОН;
  • тангенс угла диэлектрических потерь при 90⁰С – не более 0,5;
  • температура вспышки – не менее 136⁰С;
  • содержание влаги – не более 20 г/тонну;
  • пробивное напряжение – не ниже 55кВ.

Все остальные параметры будут соответствуют требованиям ГКД 34 43.101-97 и ГКД 34.20.302-2002. При условии работы установки в режиме из емкости в емкость, критерием окончания работы будет достижение параметров, которые предъявляються к свежему, сухому маслу с учетом его типа.

очистка                                             очистка

За 11 лет работы с предприятиями топливно-энергетического и металлургического комплексов Украины нами произведена регенерация масла в 348 силовых трансформаторах, с объёмом масла более 9,5 тыс. тонн.

Работы выполнялись в энергоснабжающих компаниях: Одессаоблэнерго, Херсоноблэнерго, Кировоградоблэнерго, Киевэнерго, Житомироблэнерго, Севастопольэнерго, Полтаваоблэнерго, Днепрооблэнерго, Прикарпатьеоблэнерго, Запорожьеоблэнерго, Львовоблэнерго, Донецкоблэнерго, Николаевоблэнерго, Киевоблэнерго, Ровнооблэнерго, Черновцыоблэнерго, Харьковоблэнерго, а также Крымский ТИТАН, «Крымсода», «Юго-Западная железная дорога», ООО «Востокэнерго» Луганская и Кураховская ТЭС, Новомосковский трубный завод, Азовсталь, Ровноазот, Полтавский ГОК, НАЭК Энергоатом ОП Хмельницкая АЭС и др.;
